DC to DC Regulator 회로도 (DC 정전압 회로도)

카메라 장비에 추가전원을 자유롭게 공급하기위한 방법으로,
결국 DC 정전압회로까지 고려하게 되었다.

지인의 도움으로 LM2576 이라는 전자부품을 알게되어, 회로도를 구하였다.
부품 스펙서에 보니 모든 것이 다 나와 있다.
http://www.hsd.or.kr/~hook7346/Doc/LM2576T-ADJ.pdf

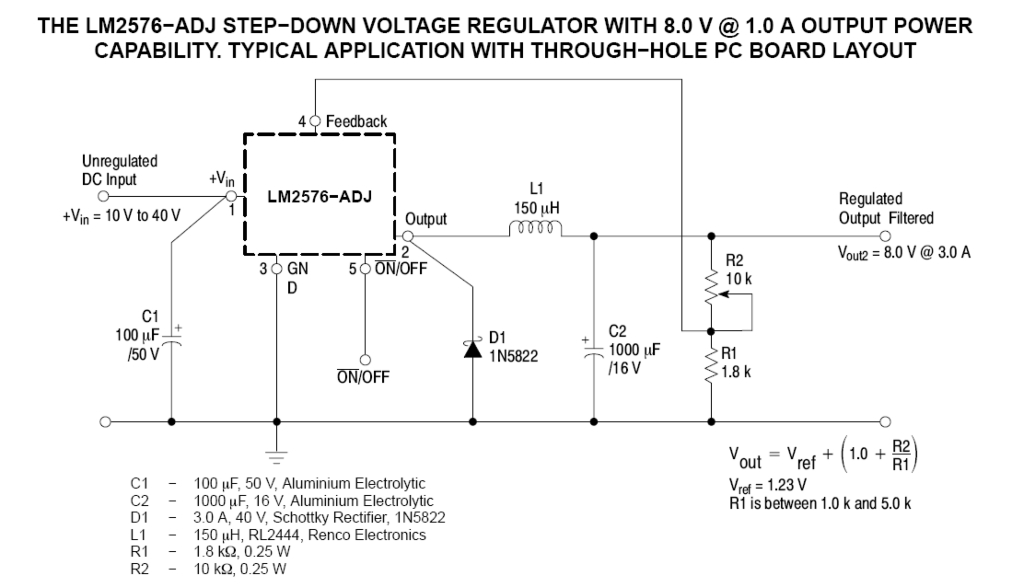

가변저항을 이용한 다양한 전원을 공급할 수 있는 회로도

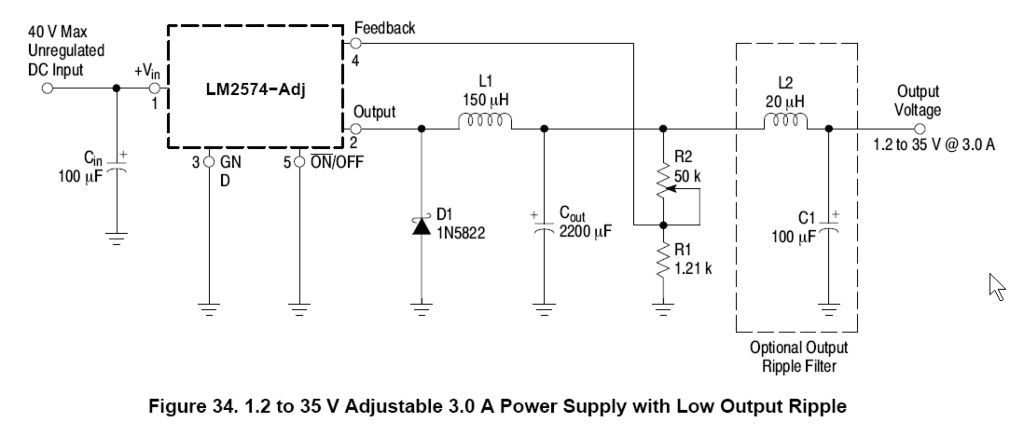

회로에 LM2574-Adj라고 적혀 있는데, 무시하시라~.
LM2576-ADJ의 구형부품명이다.
LM2576은 모양에 따라 세가지 형태가 있는데, 그중에서 T 타입을 권장한다.
일반 만능기판에 가장 어울리는 형태이다.

내가 원하는 회로는 이런 거였다.

3.0A의 출력까지 보장하면서, 일정 전압이 나오는 형태.
그러나 내가 원하는 전압은 9.1V이므로 저항값을 다시 계산하여야 한다.

계산식에 의해서, R2 저항은 12K~13K 오옴의 사이이다.
이건 가변저항으로 해결하면 된다.

위 회로를 구성하면, 어떤 배터리 전압이 오더라도 일정한 DC 전압으로 대응할 수 있다.
이제 부하테스트만 남게 되는 건가??
